以下是:吉安【当地】水内冷发电机绝缘测试仪电力电气测试仪器快速报价的图文介绍
吉安水内冷发电机绝缘测试仪电阻器由于全部采用十进读数盘来改变输出电阻值，通过调节可以得到调节范围中的任意值，所以使用十分方便，十进读数盘开关设计成适于5Kv下使用，采用高绝缘材料和轻压力结构，因此具有接触压力小，寿命长，接触电阻变差小，绝缘电阻高等优点。整个电阻器均装在金属壳体内，因此具有很好的静电屏蔽作用。六． 使用注意事项1. 在检定本电器时，应在20--25℃，相对湿度40％-60％，且应无腐蚀性气体和无直射阳光的环境中，而且应该有足够的稳定时间。2. 电阻器使用时，应在23±5℃，相对湿度25％-75％，且应无腐蚀性气体和无直射阳光的环境中。3. 有较长时间未使用的电阻器，在使用前应将各读数盘，自0-10（11），来回转动数次，使其接触良好。4. 电阻器在使用时，应注意实际施加在电阻器上的电压，应不超过主要承受电压读数盘的使用电压。以免造成读数盘的超差或烧坏元件。5. 仪器应存放在10-30℃，相对湿度＜75％，无腐蚀性气体，无露水，无直射阳光的环境中。6. 用户在遵守使用和保存的条件下，从发货日起，12个月内，达不到主要技术指标时，公司免费为用户维修更换。
专注 吉安灭磁过电压测试装置、的研发设计、生产加工、销售、安装施工和售后服务于一体的大型综合性企业，为客户提供专业的技术服务和种类丰富、品质优良的 吉安灭磁过电压测试装置、产品。公司旗下拥有较好的销售团队、有经验的技术人才和售后安装团队，以及先进的管理体系和生产设备公司主营： 吉安灭磁过电压测试装置、。公司凭借稳定、优良、放心的产品质量和尽善尽美的售前、售中、售后服务，构建了更好的销售网络。

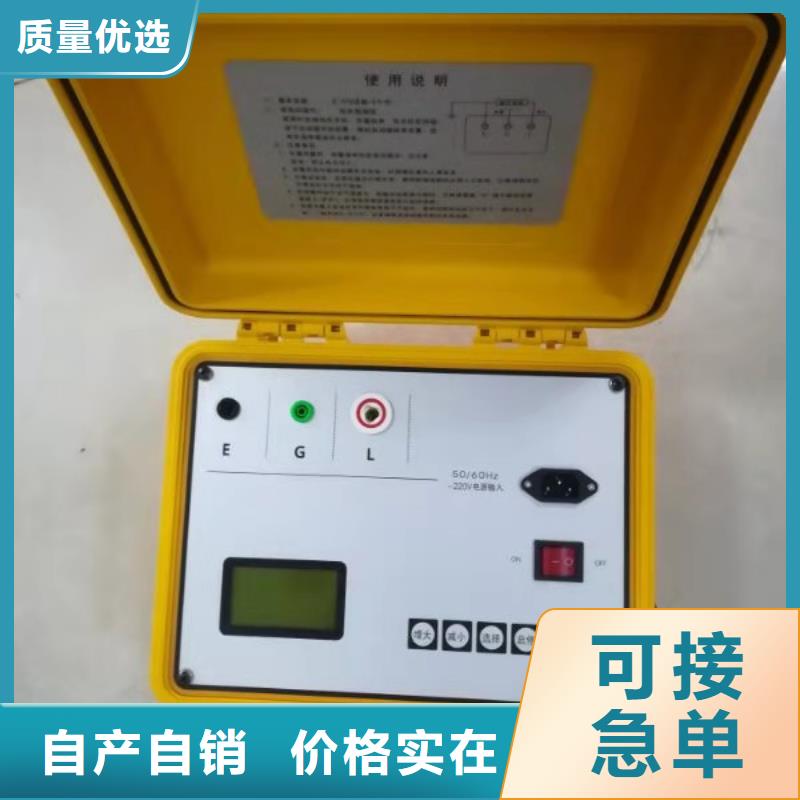

吉安水内冷发电机绝缘测试仪?测试接线注意事项1.确认被测试品安全接地，试品不带电。2.确认仪表E端(接地端)已接地。3.G端(保护环)的使用（本机为低电压侧屏蔽）测量高绝缘电阻时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到仪表的G端，以消除试品表面泄漏电流引起的测量误差，保障测试准确。尤其在对仪表检定时G端应接在电阻箱的的G端，以保证正常检定。简介1.1 一般规定使用本仪器以前，请先了解本机所使用和相关的安全标志，以策安全。本仪器所引用的安全规范为 Safety Class I 的规定(机体具有保护用的接地端子)。安全守则不允许无关人员以及未经训练合格人员进入测试站；操作人员必须持续不断进行培训；衣着规定操作人员不可穿着有金属装饰物的服装或配戴金属饰物、手表；医学规定本仪器不允许有心脏疾病或类似风险人员操作。测试安全程序规定?禁止对带电电路或设备作耐压测试；?如果仪器具有外部安全接地接点，应确认接地接点已被接妥。特别注意，不论被测物为具电极的绝缘材料、具有高压连接点或线的零件或是具有二孔或三孔的电源线的机具或设备，开机前必须确认已将高压回路线 接妥。?只有在测试时才插上高压测线，取用高压线(夹)必须握在绝缘部分––不能直接触摸高压输出端(夹)。必须确认操作人员均能够完全自主掌控本仪器的控制开关及遥控开关，遥控开关必须放置定位，不能任意放置。?青岛天正华意全系列安规测试仪的高压回线(Return/Sense-)并不直接接地。这种设计可量测到极微量的漏电电流，但是在做测试时，被测物必须与地线、大地完全绝缘。?如果被测物地线直接接地，可能会造成无法量测到电流或所量测到的电流不准确。 若有任何不清楚的地方，请与青岛天正华意的客服部联系。?在耐压测试进行中，不能碰触测试对象或任何与被测物有连接的对象。?或高压警告标识，该标识用于表明端子间有高压输出。?提示注意标识，该标识用于表明仪器操作中应特别注意的地方。?接地标识，该标识用于表明仪器的安全接地端子。
吉安水内冷发电机绝缘测试仪 工作场所尽可能使用非导电材质的工作台或工作桌。 操作人员和被测物间不得使用任何金属，如果不能避免时，一定要确定安全接地无虞并且确认与高电压端确实绝缘。 操作人员作业时不得有跨越被测物操作或调整安规测试仪的状况。 如果被测物体积允许，尽可能将被测物放置在非导电材质的箱子内测试，例如亚克力箱等。测试场所必须随时保持整齐、干净，不得杂乱无章。 不使用的仪器和测试线请远离工作站， 工作站现场对象必须能让现场人员都能立即分辨出何者为正在测试的对象、被测对象、和已测试的对象。禁止在空气中含有可燃气体的地方或易燃物质的旁边使用本仪器。操作人员规定人员资格本仪器所输出的电压和电流足以造成人员伤害或致命的感电，必须由熟练的人员来使用和操作。 操作人员必须了解电压、电流和电阻等基本电学概念。 操作人员应该确知本仪器是一部可调式的高压电源供应器，将电流回线(Return/Sense-)接到待测物地线端，电流会从高压输出端流经待测物内所有的接地回路。
吉安水内冷发电机绝缘测试仪操作前准备5.1 使用前准备5.1.1 发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。5.1.2 将操作箱、倍压筒放置到合适位置按照图6分别联接好电源线、联接电缆和接地线，保护接地线与工作接地线及放电棒的接地线均应单独接到发电机机壳接地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZGS专用接地线（见图6）。5.2 空载升压验证过电压保护整定（此时应断开高压引出线）5.2.1 取下限流电阻,接通电源开关，此时绿灯亮，表示电源接通。5.2.2 装上限流电阻，接通电源开关，绿灯亮。5.2.3 按红色按钮，则红灯亮，高压接通。5.2.4 顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需试验电压后，按规定时间记录总电流（mA）、泄漏电流（μA）读数；升至所需试验电压时，总电流（mA）读数应≤1mA。并检查操作箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准操作箱上的直流高压指示。5.2.5 降压，将调压电位器回零后，随即按绿色按钮，切断高压且关闭电源开关。5.3 对定子绕组进行直流耐压和泄漏电流试验5.3.1 在进行5.1-5.2检查试验确认发生器无异常情况后，即可开始进行直流泄漏及直流耐压试验。按照图6将试验回路联接好。检查无误后即打开电源。图六 试验回路接线图5.3.2 依照前述升压步骤升至所需电压。升压速度以每秒1～3kV试验电压为宜。升压时还需监视总电流（mA）不超过发生器的额定电流。根据规程要求试验电压按每级0.5Un分阶段升高，每阶停留一分钟。每当升至阶段试验电压，可按一分钟定时按钮，蜂鸣器发出提示音时可读取泄漏电流(μA)，然后再进行下一阶段升压(或试验完毕降压)。注意若泄漏电流随电压不成比例显著增加时，应立即停止试验，分析查找原因。试验完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可，否则可关断电源开关。
