以下是:淮北 本地 直流高压发生器-灭磁过电压测试装置工厂认证的图文介绍
天正华意电气设备有限公司是一家从事 淮北灭磁过电压测试装置、生产、销售公司。 公司本着以品质为先导，以完善的服务体系为基石，开拓创新，锐意进取的精神，凭借强大的技术研发能力，精湛的生产工艺，充足的人力资源，来赢得客户对公司的满意。

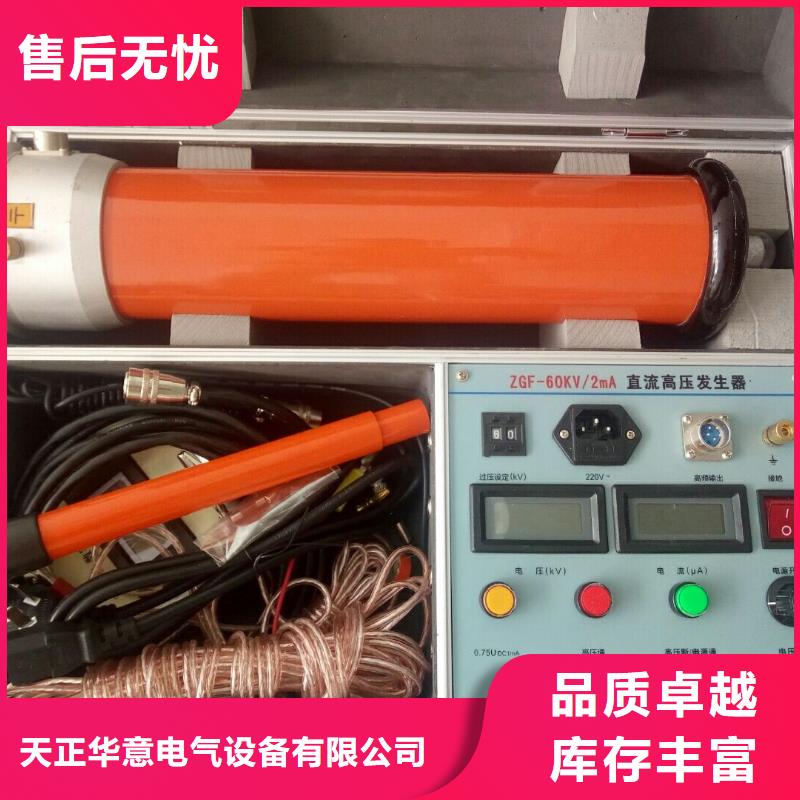

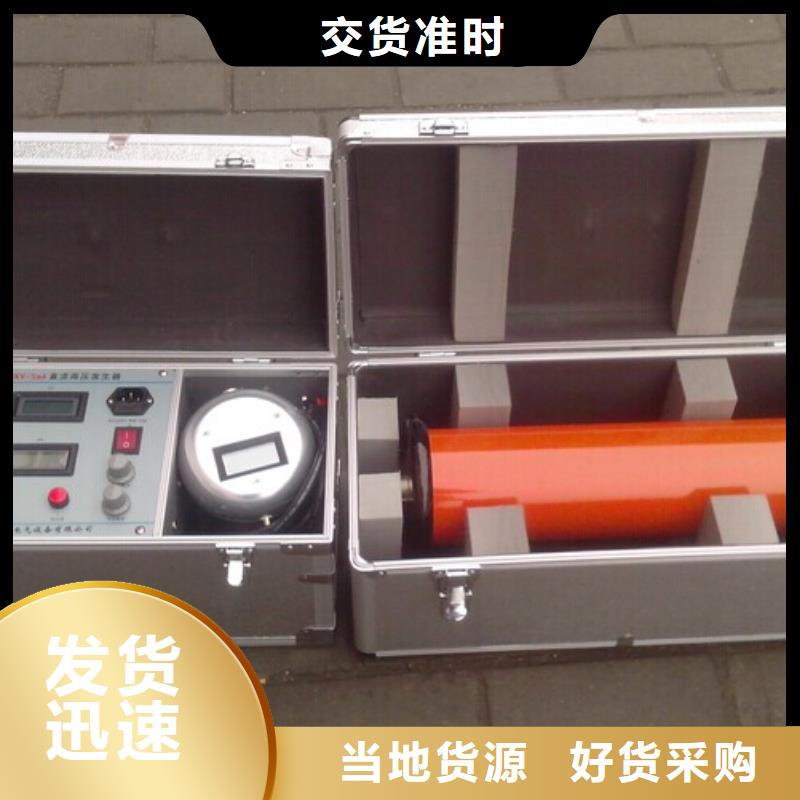

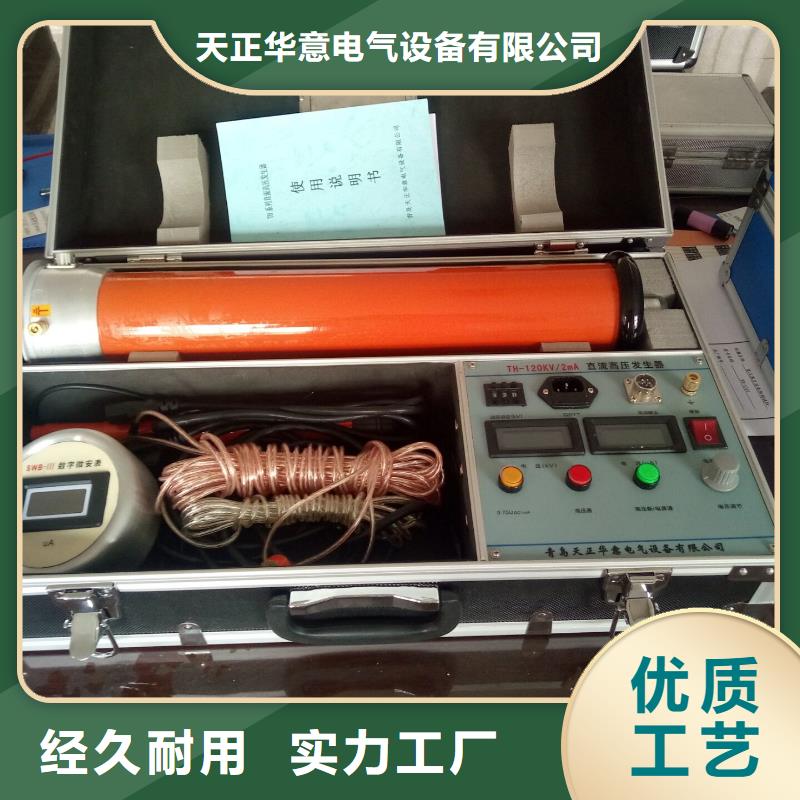

淮北直流高压发生器 系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
淮北直流高压发生器 安全警告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书（图4）所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用放电棒放电，直接接上地线放电。直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。
淮北直流高压发生器 直流高压一体化发生器青岛天正华意电气设备有限公司一、用途本产品为电力电缆故障检测用高压冲击电源。可适配各种型号的电缆故障测试仪使用。操作极为方便安全，便于野外现场测试。是各大型企业、厂矿、电力部门必不可少的检测用设备，是传统检测设备的换代产品。二、产品特点1.集成一体化设计。操作简便、搬运方便，提高了安全性、可靠性和稳定性。2.采用新型电动调压器及新型PT，使仪器具有输出功率大、控制方便等特点；3.独特的球隙控制设计，用户使用遥控器方便地调整球隙间距，给出参考电压（1MM ≈3KV），极大地方便客户使用。4.采用全遥控器操作，更加方便，按键少，操作简便、直观、安全。5.具有高压脉冲电流取样输出，方便用户使用。6.高压放电电压显示，采用常用指针表头，显示稳定直观。7.具有高压工作指示灯，提醒用户当前状态，提高使用安全性。
淮北直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。
